Bestehenden Schließzylinder ausbauen

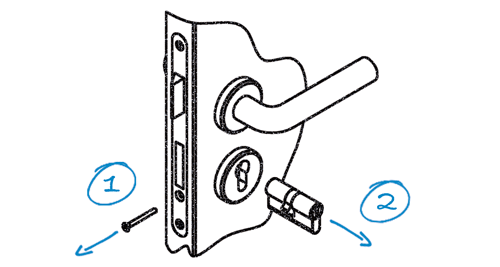

Demontage mechanischer Schließzylinder



1. Stulpschraube entfernen

2. Mechanischen Zylinder aus der Tür ziehen





Vor der Installation des elektronischen Türschlosses von lockzz musst Du den evtl. vorhandenen Schließzylinder entfernen. Bei einer neuen Tür ohne eingebauten Schließzylinder kannst Du diesen Schritt überspringen. Bei geöffneter Tür entfernst Du die Stulpschraube (1). Danach ziehst Du den vorhandenen Zylinder aus der Tür bzw. dem Schloss (2). Hierzu musst evtl. der Schlüssel eingesteckt und leicht gedreht werden damit  Du den Zylinder herausziehen kannst.







lockzz-Zylinder einbauen

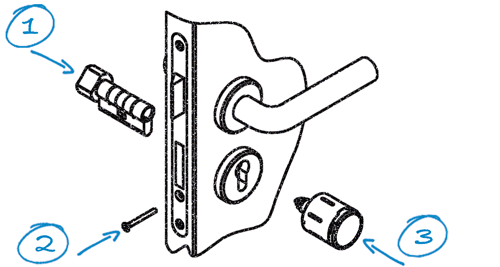

Montage des elektroischen Schließzylinders



1. Zylinderkörper in die Tür schieben

2. Stulpschraube montieren

3. Knaufmodul einrasten





Zur Montage des lockzz-Zylinders schiebst Du vorsichtig den Zylinderkörper ohne Knaufmodul in die Tür (1). Der Zylinder sollte auf der Seite ohne Knaufmodul mindestens 1-3mm über die Türoberfläche bzw. die Oberfläche der Rosette oder des Beschlags herausragen um eine einwandfreie Funktion zu gewährleisten. Montiere nun die Stulpschraube mit Hilfe eines Schraubendrehers (2). Achte hier darauf die Schraube nur Handfest an zu ziehen. Schiebe das Knaufmodul langsam wie im Bild gezeigt und unter leichtem Druck in den Zylinder um dieses ein zu rasten (3).







Funktion prüfen

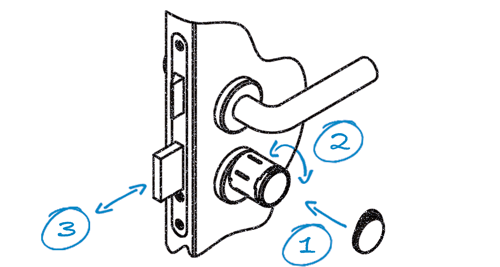

Funktionskontrolle elektronischer Schließzylinder





1. Berechtigten Schlüssel vorhalten

2. Knauf drehen

3. Kontrollieren, dass Riegel ein und ausfährt





Nach dem Einbau sollte die Funktion bei geöffneter Tür geprüft werden. Hierzu hältst Du einfach kurz einen berechtigten Schlüssel vor das Knaufmodul (1). Wenn der Transponderschlüssel erfolgreich gelesen wurde, wird dies durch ein optisches (grüne LEDs) Signal bestätigt und der Zylinder kuppelt ein. Danach drehst Du am Knauf (2) und prüfst, ob der Riegel des Schlosses entsprechend ein- und ausfährt (3).
